1 設備說明
1.1 設備用途

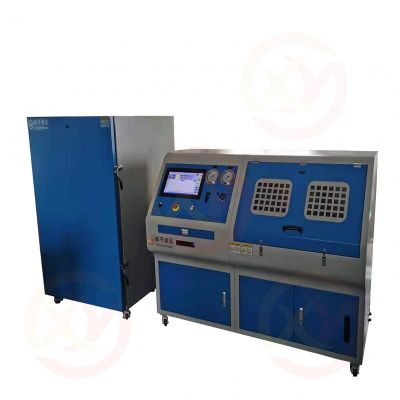

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的靜壓爆破測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
1.2 技術參數
- Ø 設備外形尺寸：1800x800x1400（長x寬x高mm）
- Ø 測試產品：軟管
- Ø 測試方式：靜壓、爆破測試
- Ø 試驗壓力范圍：0～1000bar
- Ø 輸出壓力 ：2000bar（控制氣源8Bar時）
- Ø 氣泵增壓比：255：1
- Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%
- Ø 試驗介質：水、液壓油
- Ø 介質溫度：常溫
- Ø 環境溫度：常溫
- Ø 試驗工位：2工位（分配器分出多工位）
- Ø 氣源要求：6～8bar，1.5m³/min
- Ø 電源電壓：AC220V 50Hz
- Ø 系統總功率：1.0KW
1.3 設備安裝
設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
2 操作說明
2.1 運行準備
1） 接入壓縮空氣（6～8bar，1.5m³/min）；
2） 接通電源（AC220V 50Hz），并打開電源；
3） 將電腦開機，然后點擊桌面上的CNC控制爆破試驗系統即可進入操作界面；
參數設定：
產品參數：可根據需求進行設定。
靜壓壓力：靜壓(保壓)測試時的壓力，可根據需求設定。
爆破壓力：爆破測試的參考壓力（以設定值判斷爆破壓力是否合格）。
排空時間：測試開始時排空的時間。
保壓時間：靜壓測試時壓力到達保壓時間，可根據需求設定。
爆破壓力：爆破測試的參考壓力（以設定值判斷爆破壓力是否合格）。
氣源初始壓力：測試開始時氣動液泵運行的初始氣壓。
氣源升壓速率：氣動液泵供氣的升壓速率。
2.3 操作流程
1）首先將被測產品接入設備高壓出口處。
2）然后進入到參數設定界面，設定所需要的排空時間、保壓時間、靜壓壓力、爆破壓力、升壓速率等參數。
3）然后進入到測試界面，根據需求選擇測試方式，根據實際測試情況設定曲線X軸時間、Y軸壓力。
4）點擊開始測試，系統自動根據測試流程進行：排空-升壓-保壓-爆破（根據選擇的模式決定），測試中可實時觀察壓力和曲線。
5）當產品爆破完成后自動記錄最高爆破點，然后自動停機并判斷產品是否合格，同時會顯示在測試界面中。
6）測試完成后系統自動泄壓，等產品中的壓力下降至安全范圍即可拆卸產品。
7）然后可根據需要打印/輸出報表和保存數據。
8）進行下一次測試時需點擊刷新復位將當前測試的數據清除。
3 注意事項
3.1 運行前注意事項
1）確認壓縮空氣壓力、流量供給足夠
2）確認設備供電滿足要求
3）確認水箱中液位足夠
4）確認各項管路、電路均已連接完成
5）確認被測產品是否已連接到位
6）確認正常后，即可啟動設
3.2 運行中注意事項
1）測試時請勿隨意松開連接接頭
2）測試時禁止打開放產品的測試艙
3）壓力達不到時微調氣源調節閥使壓力升高
4）出現無法解決的問題及時按下急停停止設備，同時打開手動泄壓閥將壓力卸除。
3.3 運行結束注意事項
1）測試完成后等產品中壓力降至安全范圍后再拆卸產品
2）不運行時斷開電源和氣源
3.4 常見故障及解決方法
|
故障現象
|
原因
|
解決方法
|
|
設備無法啟動
|
急停按鈕在按下狀態
|
把急停按鈕抬起
|
|
壓力達不到
|
氣壓不足
|
將氣壓調高
|
|
管路連接處泄露
|
檢查泄露點，將接頭扳緊
|
|
產品自身泄漏
|
更換被測產品
|
|
壓力上升緩慢
|
氣壓/氣流量過低
|
提高氣壓/氣流量
|
